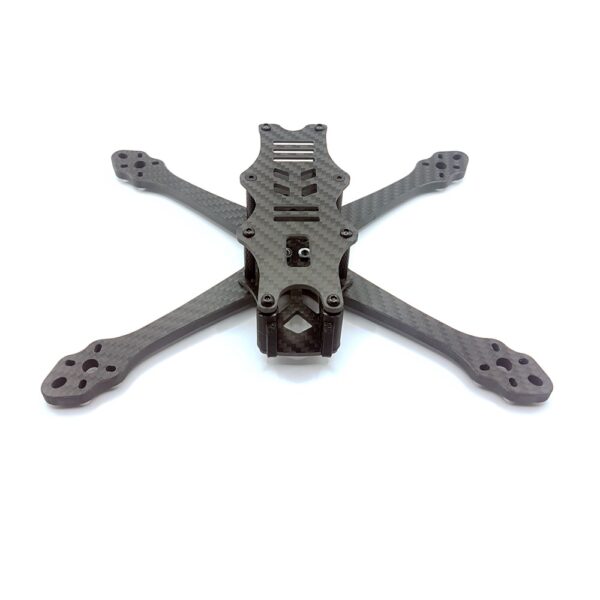

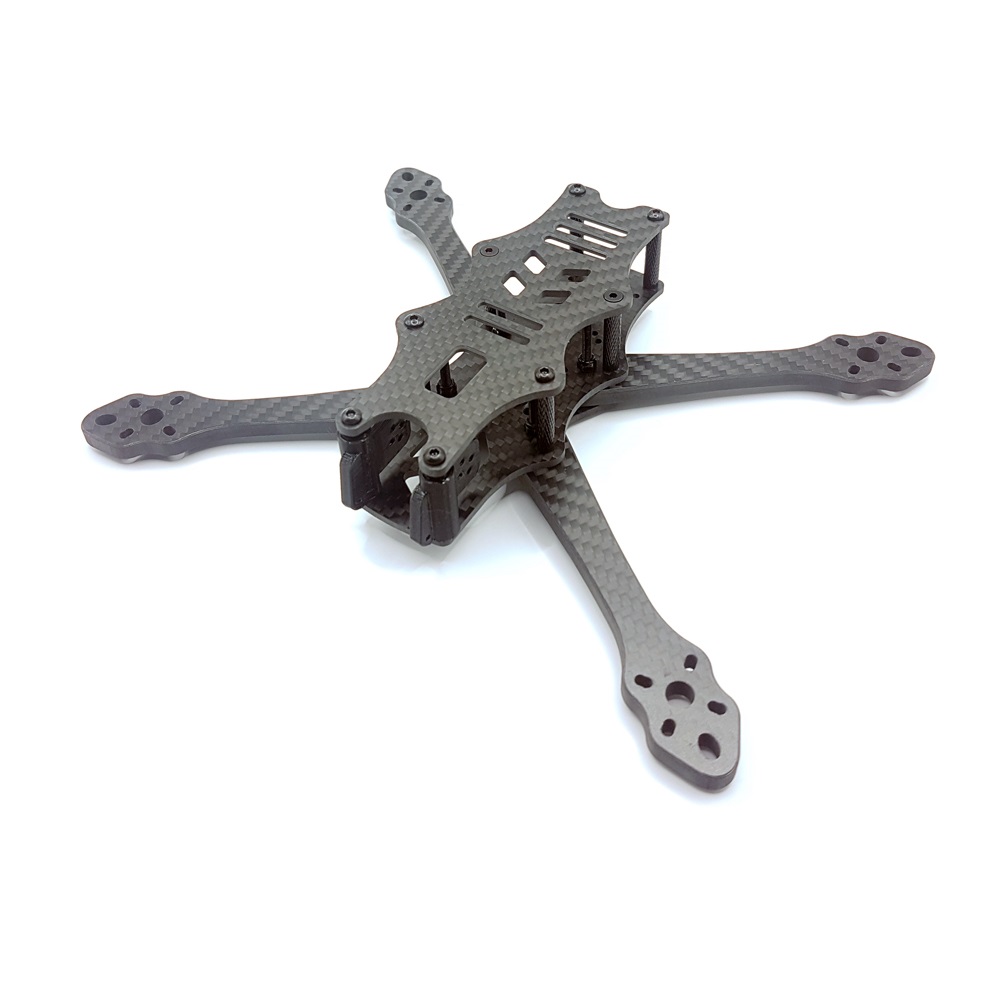

SONIC 5S – 5″ Toilet Tank FPV Frame

SONIC 5S – Toilet Tank Freestyle Frame

Progettato per i piloti FPV più esigenti, il SONIC 5S è un telaio in fibra di carbonio di tipo Toilet Tank pensato per garantire prestazioni di volo precise anche negli scenari più impegnativi. La disposizione trasversale della batteria LiPo e il design ottimizzato lo rendono ideale per il freestyle aggressivo in tutte le situazioni.

Caratteristiche principali:

• FACILE E VELOCE DA ASSEMBLARE: le parti in carbonio e l'hardware sono ridotti all'essenziale: 3 piastre, 4 bracci, 8 standoff, tutto qui.
• DESIGN SQUASHED X: questa configurazione offre una maggiore stabilità sull'asse del roll e riduce le eliche nella Videocamera FPV.

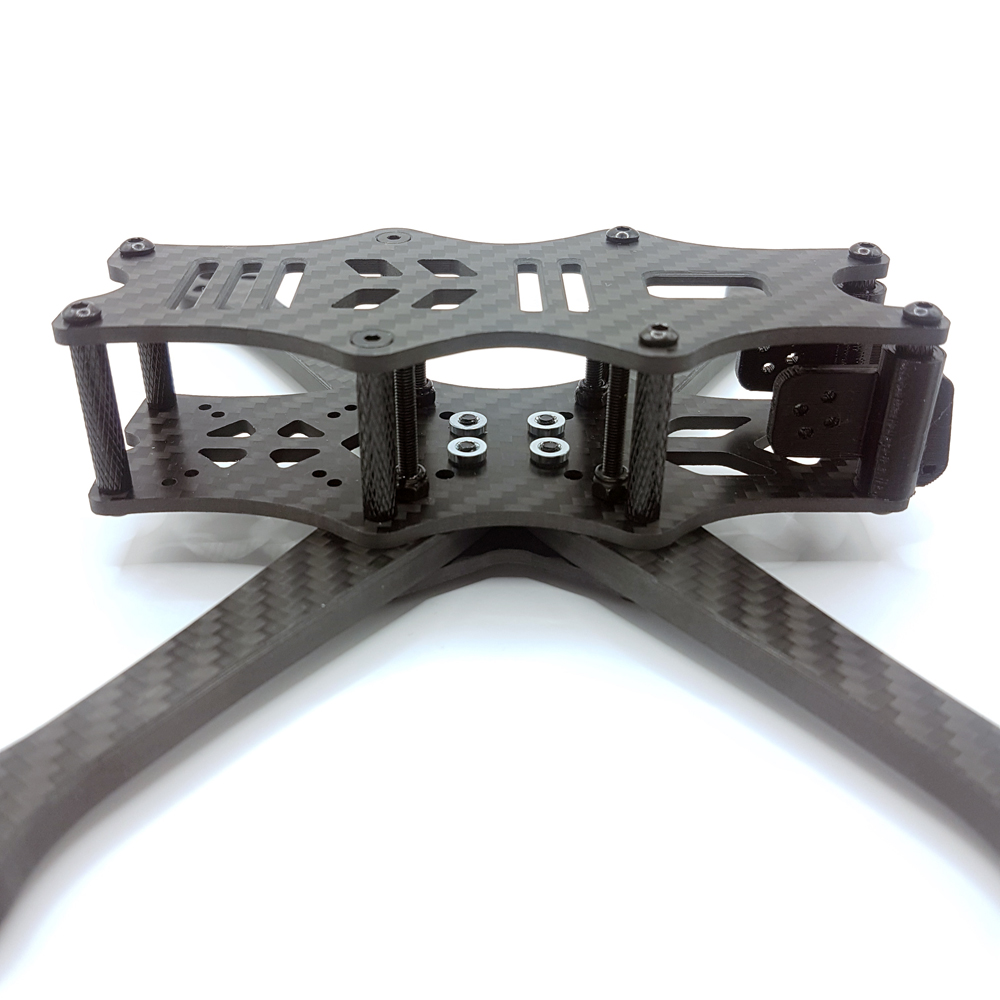

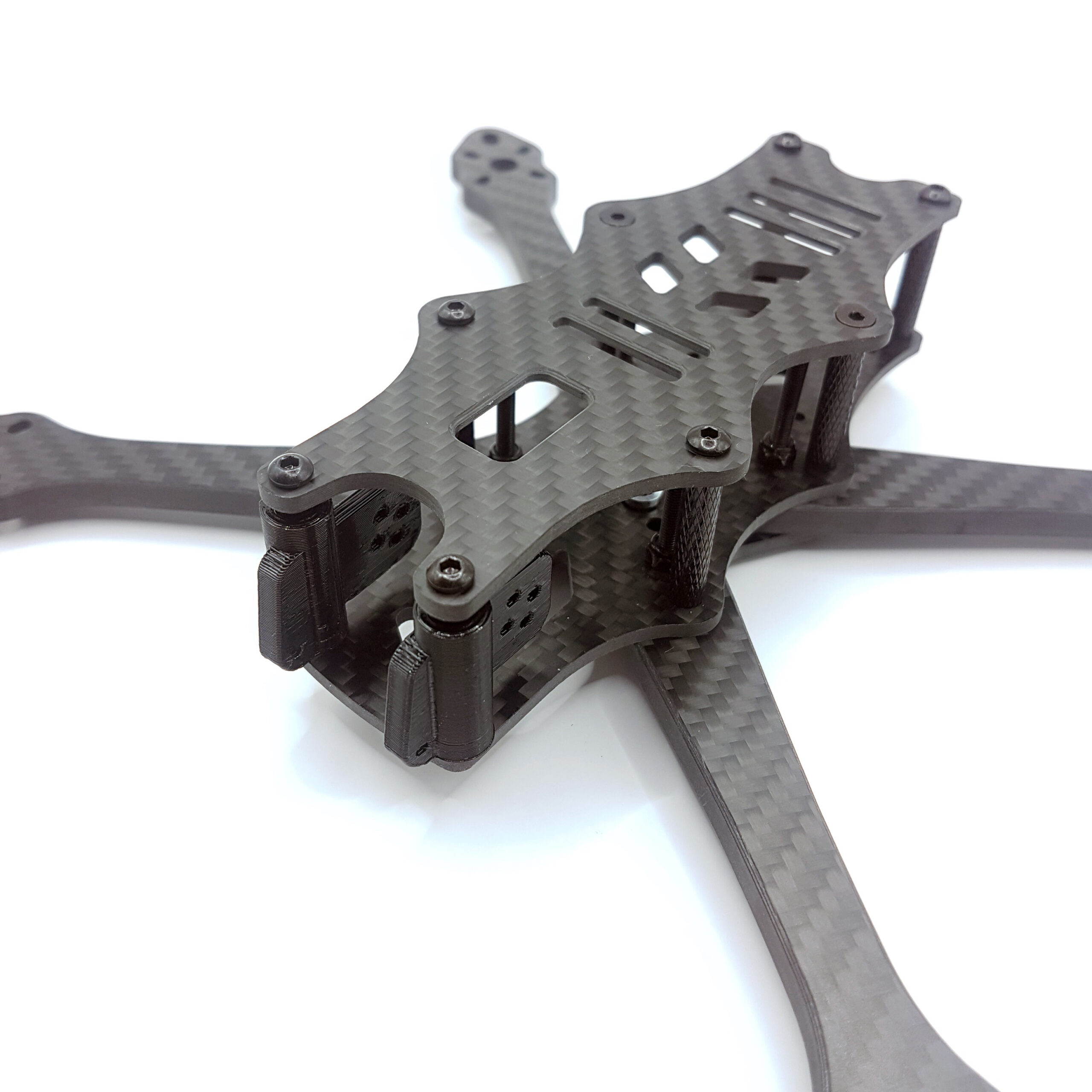

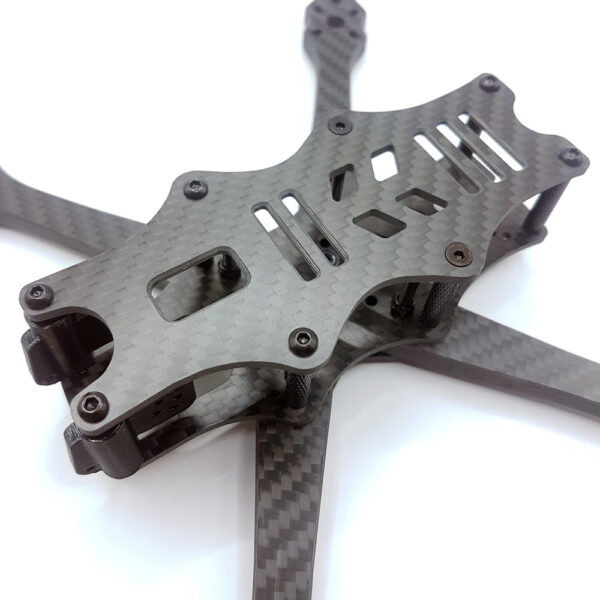

• STACK ISOLATO DALLE VIBRAZIONI: lo stack è fissato solo nella piastra centrale. Le viti dello stack non sono mai a contatto diretto ne con i braccetti ne con la piastra inferiore.
• RIMOZIONE RAPIDA DEL BRACCETTO: basta svitare due viti e il braccetto viene via, non c'è nessun bisogno di rimuovere lo stack.
• COMPATIBILITÀ VIDEO FPV: la parte posteriore può ospitare VTX con fori da 20x20mm e 25x25mm. Questo la rende compatibile con DJI O4 PRO, O3, Caddx Vista, Walksnail Avatar, Moonlight, HDZero Freestyle V2 e Race V2/V3, oltre alla maggior parte delle VTX analogiche.

Specifiche Frame:

• Braccetti: 6mm (± 0.2 mm)
• Piastra Superiore: 2.5mm
• Piastra Centrale: 2.5mm
• Piastra Inferiore: 2.5mm
• Stack: 20x20, 30x30
• VTX: 20x20, 25x25
• Peso: 127,5 g circa
• Interasse: 218 mm
• Tipo Motori: 22xx - 23xx
• Fori Motore: 16x16, 19x19
• Eliche: fino a 5,1 pollici

Parti incluse nel KIT:

• 1x Piastra Superiore
• 1x Piastra Centrale
• 1x Piastra Inferiore
• 4x Braccetti
• 4x dadi a pressione M3
• 8x Standoff da 25mm
• 10x viti testa piana M3x8mm
• 2x viti svasate M3x8mm
• 4x viti testa larga M3x18mm
• 4x viti testa larga M3x14mm
• 4x viti svasate M3x25mm (Stack)
• 4x dadi M3 autobloccanti (Stack)

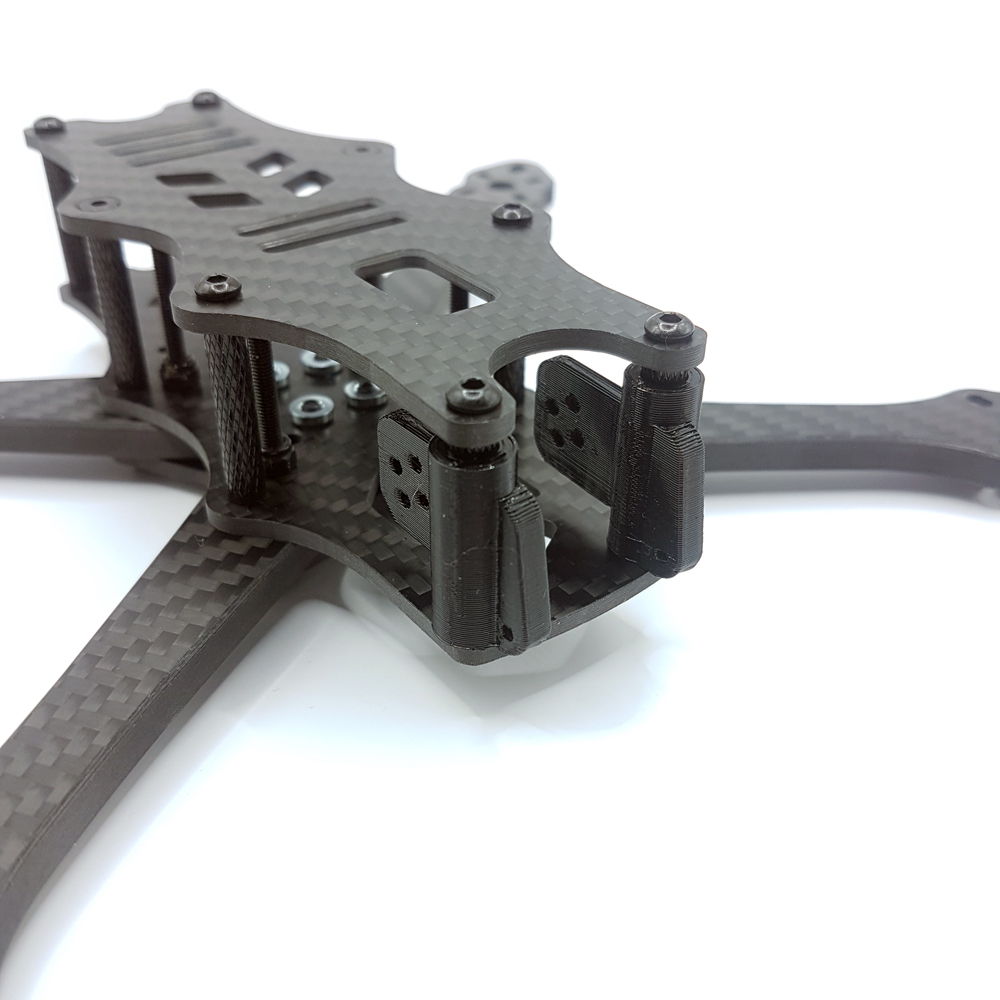

• 1x supporto FPV CAM in TPU
• 1x Battery PAD Antiscivolo

Build Consigliata per il Telaio FPV Sonic 5S

Per completare il tuo Sonic 5S – 5″ Toilet Tank e ottenere il miglior equilibrio tra prestazioni e affidabilità, ecco la build consigliata con componenti già presenti nel nostro store.

• Stack consigliato: SKYSTARS F7 Mini HD PRO2 + KM55II AM32 ESC (20x20) — compatto e potente, ideale per build 5″.
• Motori FPV 5″: Skystars Koko 2275 1950KV Race Spec — ottima spinta per configurazioni 6S con eliche 5″.
• Ricevente ExpressLRS: SpeedyBee Nano 2.4G — compatta e a bassa latenza per controllo affidabile.

Sistema video a scelta tra:

• DJI O4 Pro — qualità video massima a bassa latenza, ideale per FPV HD e registrazioni professionali.
• HDZero — sistema digitale con latenza ultra-bassa. Ideale per piloti racing o freestyle che vogliono la massima reattività possibile. Disponibile qui: LINK.
• Walksnail — alternativa digitale consolidata, eccellente per visione in volo con buone prestazioni e diffusione crescente nella community.
• VTX Analogico — soluzione semplice, leggera e molto robusta; consigliata se preferisci compatibilità universale e latenza praticamente inesistente a basso costo.

Nota: il telaio Sonic 5S non è compatibile con i flight controller Skystars F4 e F7 30×30 presenti sul nostro store. Per questo motivo consigliamo lo stack 20×20 indicato sopra, perfettamente allineato al design compatto del frame e compatibile con i motori Skystars 2275 1950KV Race Spec.

Stampe 3D in TPU

Trovi tutte le stampe 3D per il SONIC FIVE scaricabili gratuitamente a questo LINK.

Non hai una stampante 3D? Non è un problema: possiamo stamparti tutto quello che ti serve. Contattaci all'email assistenza@sonicfpv.it con le tue richieste e ti risponderemo nel più breve tempo possibile!

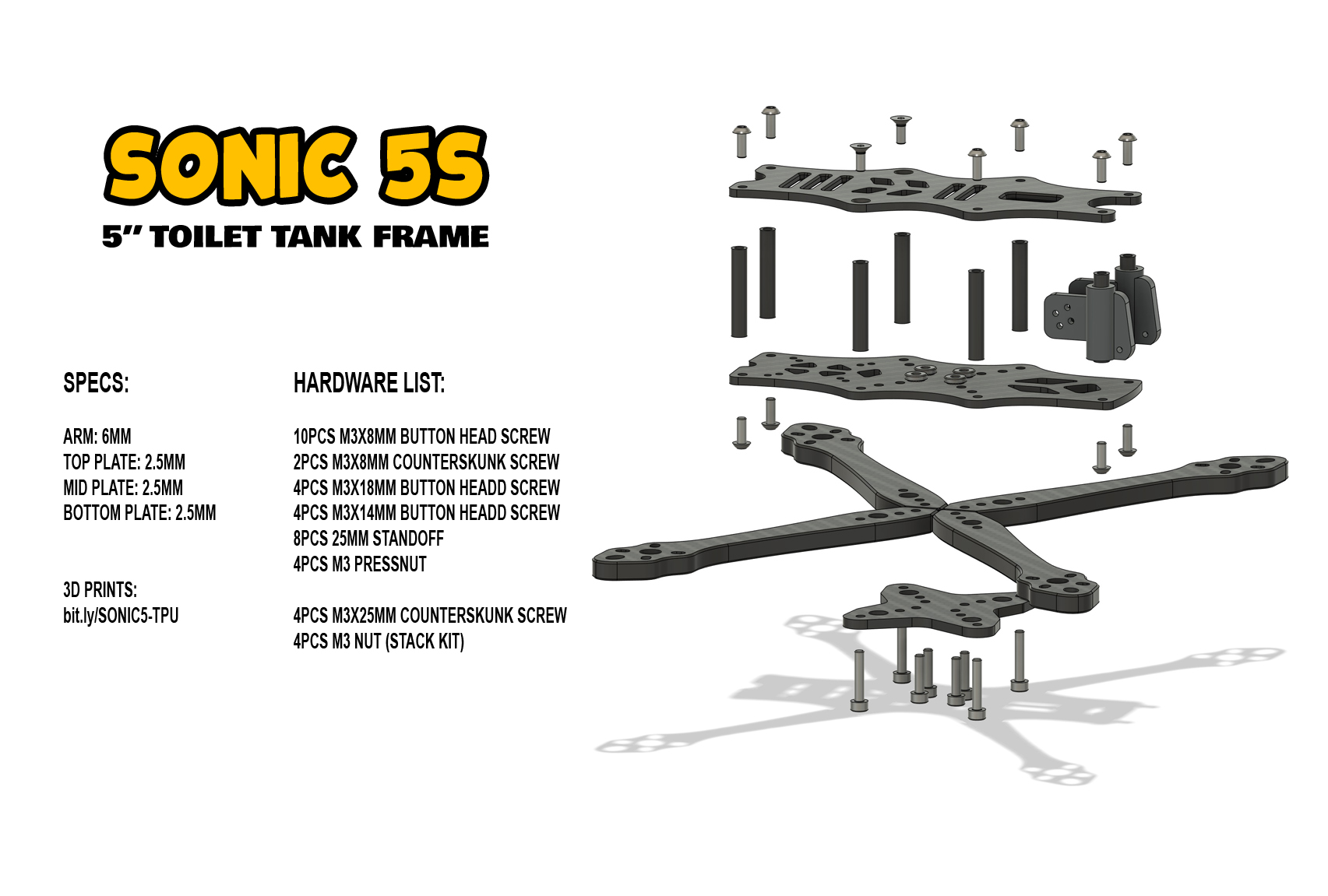

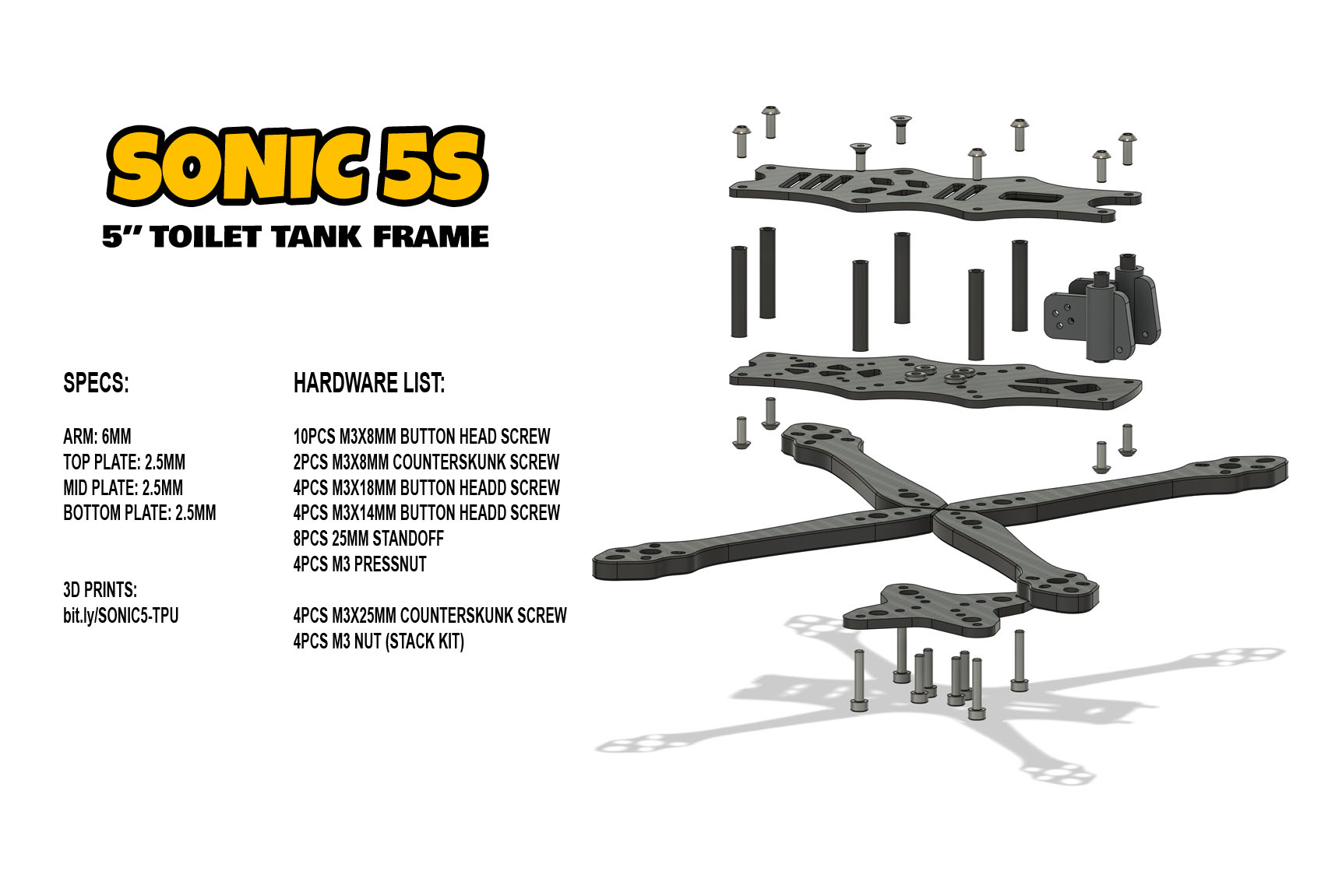

ISTRUZIONI:
